Apogee Soft Limit - c самого начала!
Функция Soft Limit была неотъемлемой частью конверторов Apogee со времен AD-500, первого портативного аналогово-цифрового (АЦ) конвертера, выпущенного Apogee в 1991 году. Теперь эта очень эффективная эмуляция аналоговой ленты впервые доступна в виде аудиоплагина.
Во время разработки AD-500 инженеры Apogee поняли, что, хотя новые цифровые аудиотехнологии обеспечивают более высокие характеристики и меньший уровень искажений, технические недостатки аналоговой ленты создают приятные на слух оттенки звучания, от которых пользователи не хотят отказываться. Поэтому и была создана Soft Limit - аналоговая схема, размещенная перед АЦ-преобразованием для изящного смягчения переходов и добавления «гармонической теплоты». С тех пор Soft Limit присутствует практически в каждом АЦ-конвертере Apogee, начиная с AD-8000 и заканчивая Symphony I/O Mk2, а также новейшим Duet 3.
Основные характеристики плагина
● Аутентичная эмуляция аналоговой схемы Apogee AD-500 Soft Limit
● Регулируемая настройка порогового значения
● Передискретизация до 16x частоты дискретизации сессии
● Бесплатный плагин, без защиты от копирования
Системные требования
● Официально валидирован для macOS 10.14.6 и новее, совместим с Mac OS 10.11 El Capitan и новее
● Официально валидирован для Windows 10 20H2 и новее, совместим с любой версией Windows 10.
● AAX Native, AU (только для Mac), VST или VST3-совместимое хост-приложение (Mac и PC).
Что же такое Soft Limit?

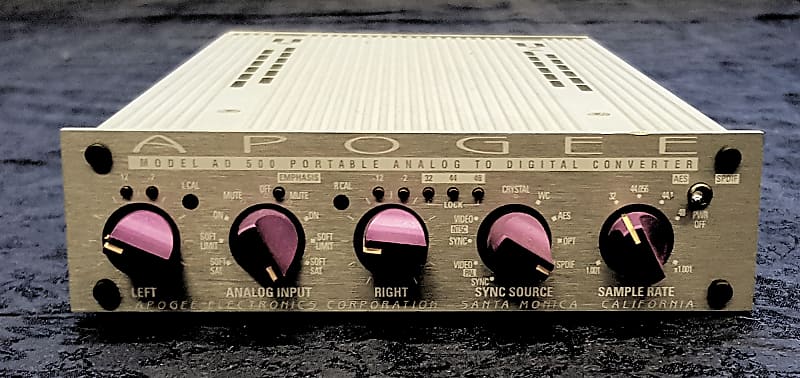

AD-500, первый портативный АЦ преобразователь от компании Apogee, содержал две аналоговые схемы для имитации желаемых характеристик аналоговой ленты при повышении уровня сигнала записи - Soft Limit для прозрачного по звуку сглаживания транзиентов и Soft Saturate для добавления гармоник, воспринимаемых как “теплота” в звучании.

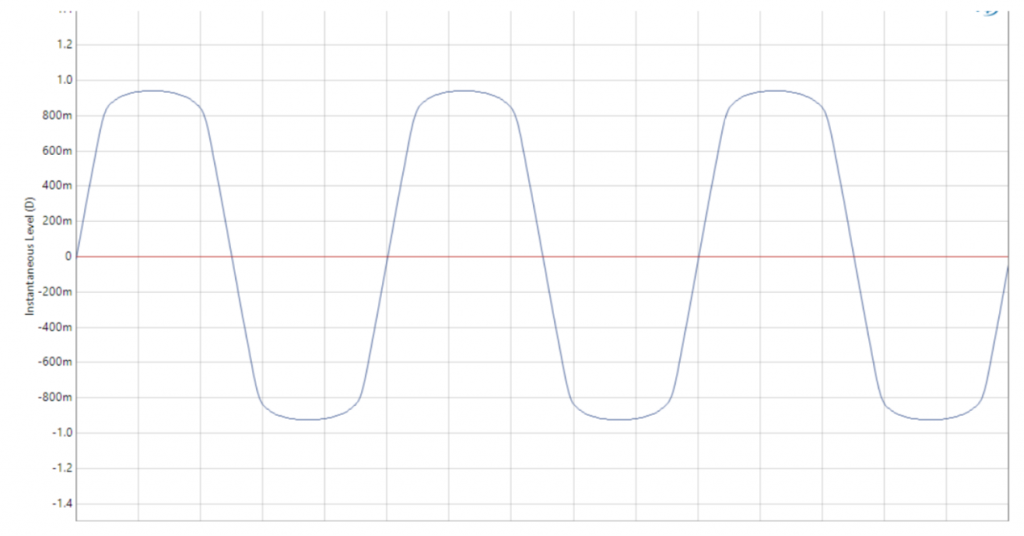

Soft Limit сглаживает переходные пики входящих сигналов на аналоговом этапе перед оцифровкой, что позволяет записывать сигнал на несколько дБ выше. При тщательной, аккратной настройке уровня, сглаживание транзиентов является чрезычайно прозрачным по звуку.

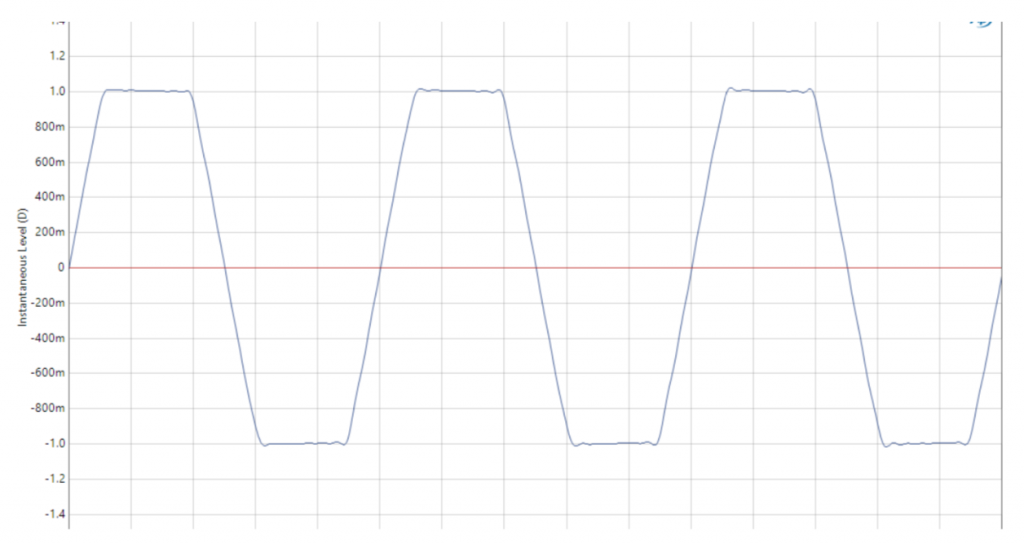

Без Soft Limit входной сигнал может жестко перегрузить конвертер «под 0», наподобие кирпичной стены, и в результате вызвать резкие, неприятные искажения. По сути, Soft Limit "смягчает" верхнюю часть динамического диапазона, наподобие аналоговой ленты, поэтому вы можете ориентироваться, скорее, на среднеквадратичный (средний) уровень сигнала, не вызывая перегрузок на цифровом этапе обработки.

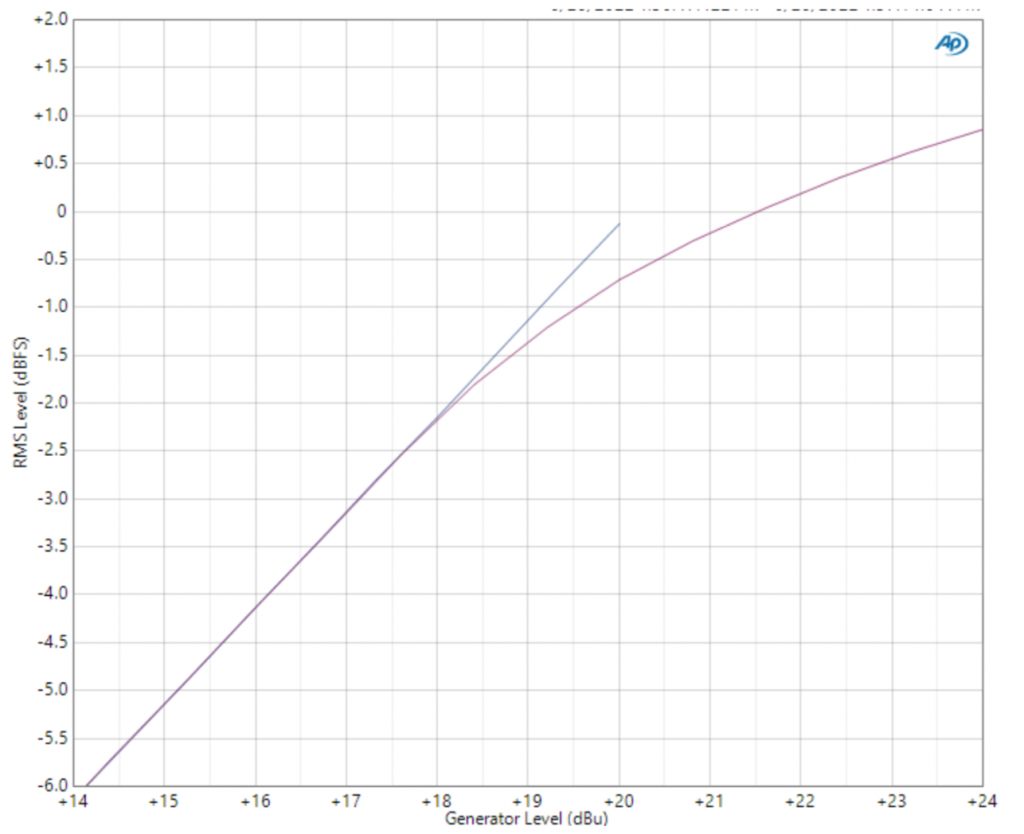

График справа показывает, как можно подать до 4 дополнительных dBu на аналоговый вход, не вызывая цифровых перегрузок.
Результирующий уровень цифрового сигнала составляет +0,7 dBfs, что отображается как чуть меньше 0 dBfs на цифровом измерителе пиков.
Soft Saturate - это схожий процесс, но с более низким порогом срабатывания, поэтому звучание становится чуть менее прозрачным, и сопровождается появлением чуть большего количества гармоник.
О плагине
Благодаря плагину, ваши аудиодорожки получат от Soft Limit именно то, что принято называть “presence” и “punch” – яркий и пробивной звук. Но без увеличения пикового уровня сигнала.

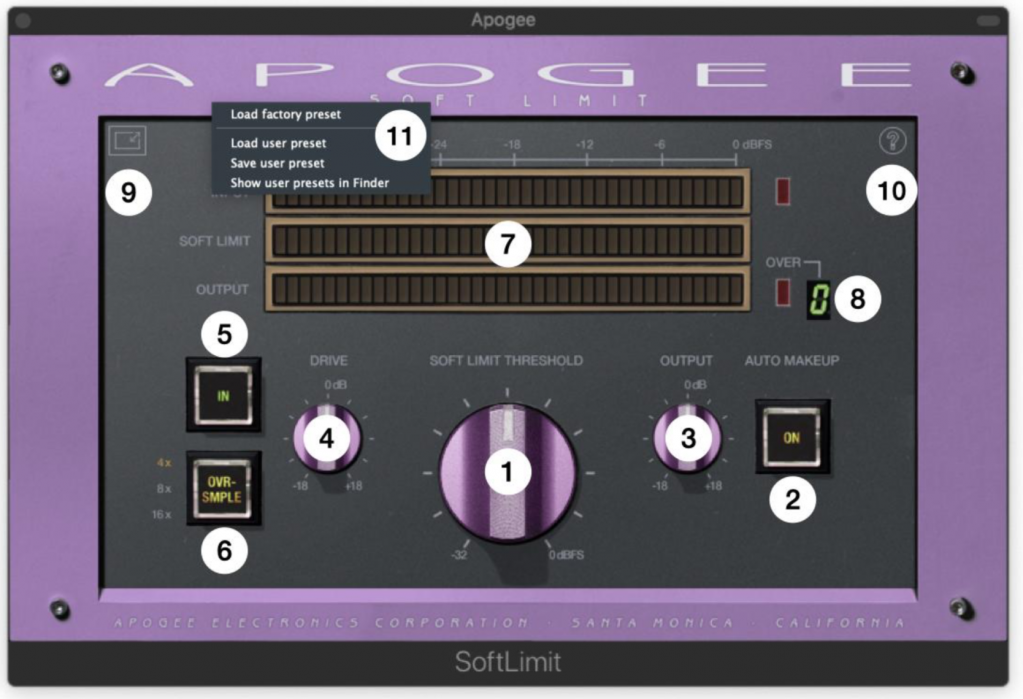

- Soft Limit Threshold - настройка уровня, при котором Soft Limit достигает максимального сглаживания пиков. Как и в оригинальном аналоговом процессе, Soft Limit начинает сглаживать форму волны примерно на 3-4 дБ ниже установленного опцией Soft Limit Threshold уровня. Так, если Soft Limit Threshold установлен на 0 dBfs, сглаживание транзиентов начинается примерно при -3 - -4 dBfs.
- Auto Makeup - Auto Makeup увеличивает выходной уровень плагина, чтобы компенсировать снижение усиления, вызванное процессом Soft Limit. Поворот ручки Soft Limit Threshold против часовой стрелки увеличивает усиление Auto Makeup. Поскольку Soft Limit, в основном, снижает пиковые уровни, а Auto Makeup добавляет среднее усиление, вы сразу же получаете увеличение воспринимаемой громкости, при этом прозрачно укрощая пики и практически полностью устраняя цифровые перегрузки.
- Output Trim - тримминг уровень выходного сигнала плагина вручную. Если звуковая сцена после плагина Soft Limit перегружена или вы видите превышение уровня цифрового сигнала на выходных счетчиках Soft Limit, уменьшите этот уровень с помощью Output Trim. В противном случае этот регулятор можно оставить на 0 дБ.
- Drive - регулировка уровня входного сигнала, при котором активируется Soft Limit. Уменьшите уровень Drive, если на входном измерителе отображаются превышения по уровню цифрового сигнала. Увеличьте уровень Drive, если уровень аудиосигнала ниже -25 dBfs или для запуска более экстремального эффекта Soft Limit.
- In - Включить/выключить Soft Limit, не затрагивая настройки уровня и показания измерителей.
- Oversampling (передискретизация) - установка кратности частоты дискретизации, при которой работает обработка Soft Limit. Необходимо помнить, что включение передискретизации устраняет алиасинг, но вызывает задержку по выходу в 16 мс. Более высокое значение частоты передискретизации требует большей мощности процессора компьютера.
- Индикаторы - отображают уровни входного сигнала, аттенюацию Soft Limit и выходной сигнал от -36 до 0 dBfs. Крайний левый светодиод на измерителях входа и выхода отображает уровень -60 dBfs.
- Счетчик OVER - этот счетчик, впервые появившийся у AD-8000, отображает количество цифровых перегрузок (клипов), обнаруженных на выходе плагина. Когда счетчик OVER превышает 9, на дисплее появляется прочерк. Нажмите на дисплей, чтобы сбросить его.
- Размер GUI - при выборе позволяет установить размер графического интерфейса плагина от 50 до 150%.
- Справка - нажмите значок “?” для доступа к следующим опциям:
● Показывать текст справки - выберите, чтобы установить флажок; если флажок установлен, текст справки отображается при наведении курсора мыши на параметры.
● Руководство пользователя - нажмите на эту ссылку, чтобы открыть онлайн- руководство.
● Веб-сайт Apogee - нажмите на эту ссылку, чтобы перейти на веб-сайт Apogee.
● About - выбор пункта About открывает окно About Soft Limit с информацией о версии.
- Меню пресетов - чтобы загрузить заводские настройки или загрузить/сохранить пользовательские пресеты, щелкните правой кнопкой мыши в любом месте плагина для отображения меню пресетов.
Применение Soft Limit

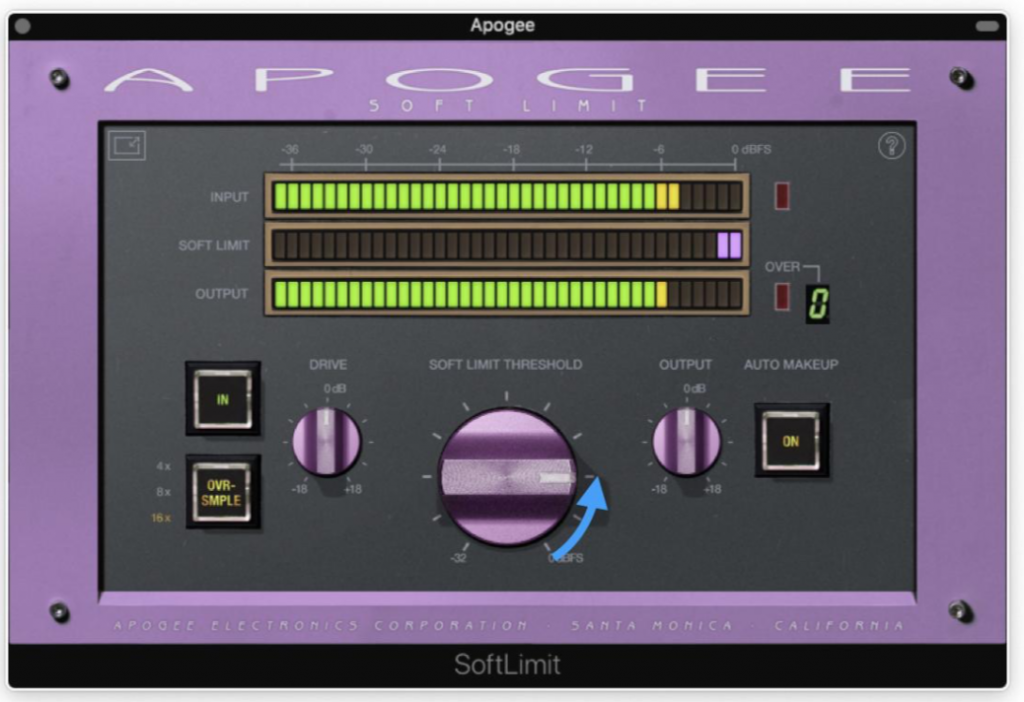

Функция Soft Limit в AD-500 имела фиксированное пороговое значение, что делало необходимым увеличение уровня аналогового входного сигнала для достижения желаемой величины эффекта Soft Limit. Плагин предлагает плавно изменяемое пороговое значение, поэтому вы можете легко настраивать плагин под ваши задачи: от легкого, прозрачного подавления пиковых переходов – до перегруженного, “хрустящего” звучания.
При работе с плагином имейте в виду, что эффект Soft Limit имеет наибольшую прозрачность при обработке транзиентов - самых высоких пиков дорожки ударных или всего микса. При обработке аудио с менее выраженными транзиентами - например, записей баса и некоторых звуков клавишных - вы, вероятно, столкнетесь с заметными искажениями.

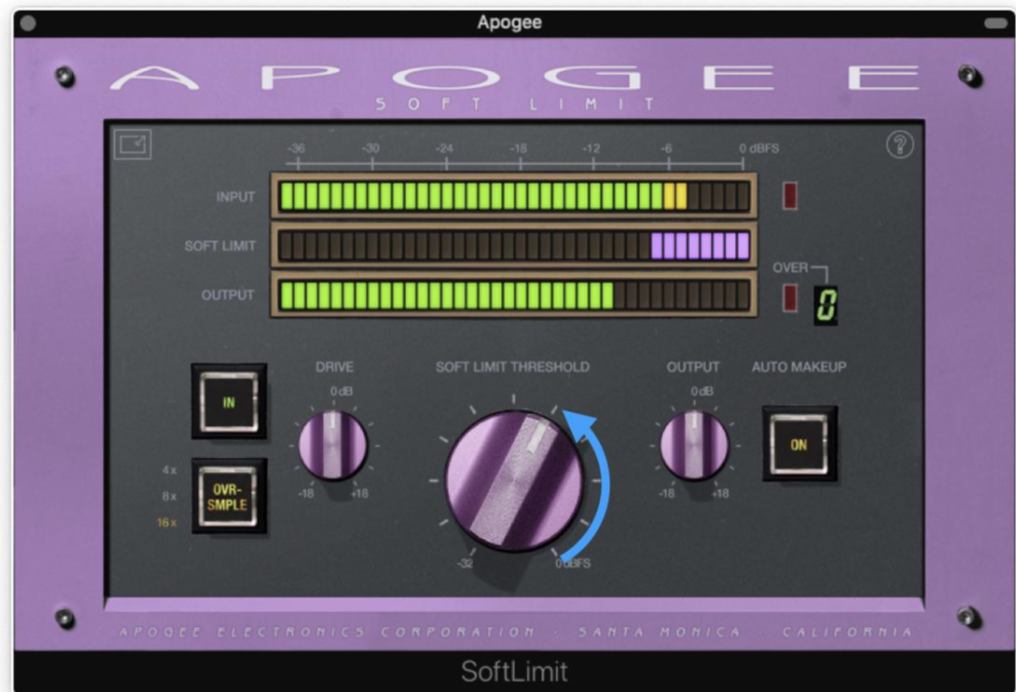

Чтобы начать работу, установите значения Drive и Output на 0 дБ, включите Auto Makeup, затем установите пороговое значение Soft Limit Threshold, чтобы достичь уровня эффекта Soft Limit, который необходимо применить к вашему звуку. При ослаблении Soft Limit до 6 дБ (отображается на индикаторе Soft Limit) вы, в первую очередь, уменьшаете “паразитные” транзиенты и добавляете немного Auto Makeup. Ищите пики в звуковой дорожке - именно их вы и будете укрощать с помощью плагина Soft Limit.
В диапазоне аттенюации от 6 до 12 дБ Soft Limit, вы добавляете “гармоническую теплоту”, которая, в зависимости от характера исходного сигнала, может восприниматься (а может и не восприниматься) как искажение.
После ослабления Soft Limit на 12 дБ, начнет проступать все более “хрустящий” характер звучания, которое в итоге превратится в размытый дисторшн.

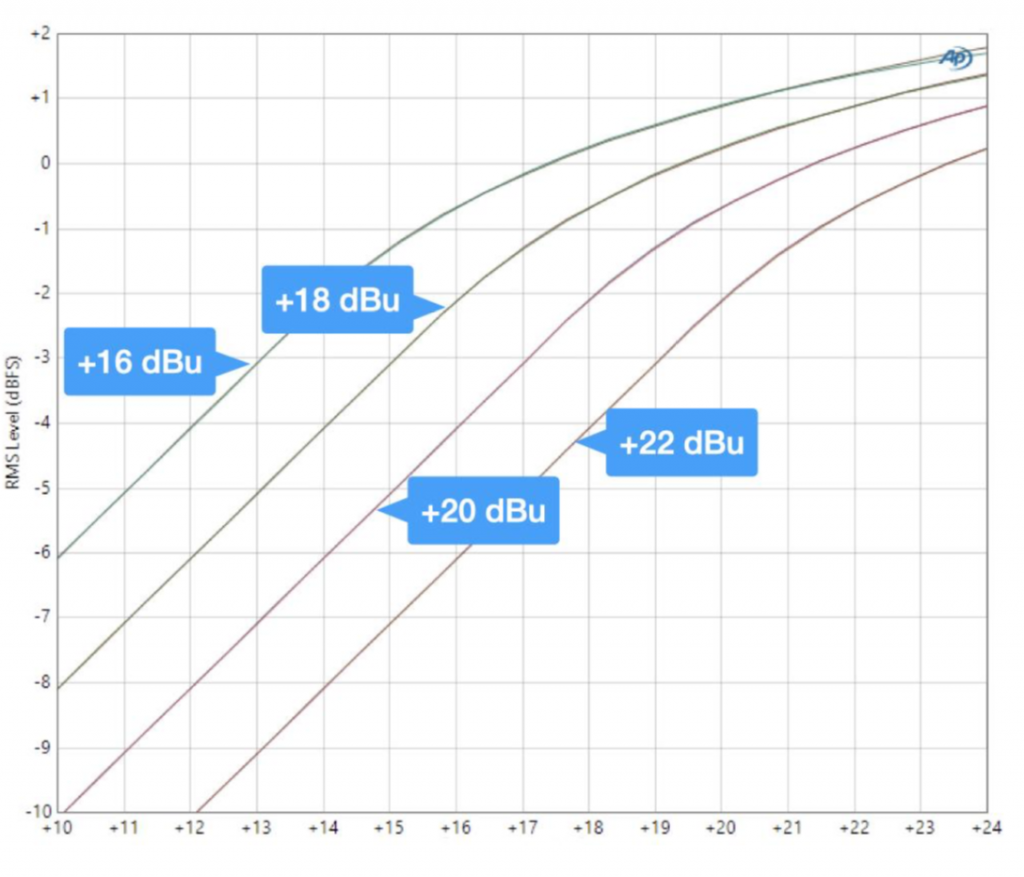

При сведении используйте плагин Soft Limit в качестве финальной обработки на главной мастер-канале. Пресеты AD-500 +20 dBu max, +22 max и т.д. точно эмулируют работу Soft Limit AD-500 при различных настройках калибровки максимального входного сигнала от 16 до 22 dBu.
При более низком максимальном уровне калибровки на входе добавляется больше усиления, плюс Soft Limit срабатывает раньше. В результате, микс получается более громким.
Увеличение воспринимаемой громкости
В сочетании с функцией Auto Makeup, вы можете увеличить кажущуюся громкость ваших треков, оставаясь в пределах заданного уровня пиков.

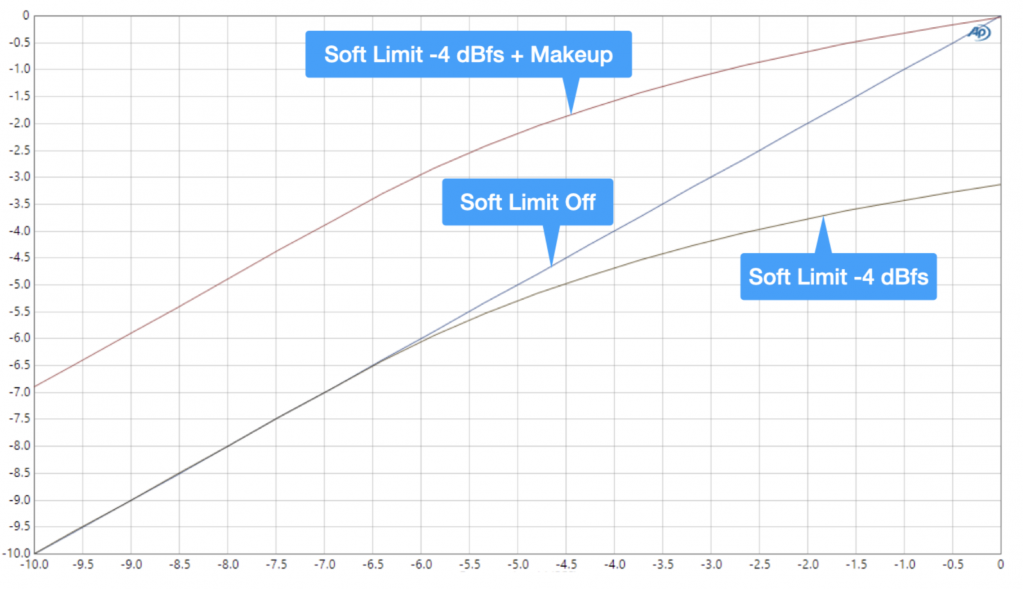

Когда порог установлен на -4 dBfs, как показано линией Soft Limit -4 dBfs, аттенюация начинается примерно со значения -6 dBfs и достигает ослабления примерно на 3 дБ при входном уровне 0 dBfs.
При добавлении компенсационного значения 3 dB, как показано линией графика Soft Limit -4 dBfs + Makeup, сигнал получает 3 дБ дополнительного усиления без превышения 0 dBfs – и без цифрового перегруза.
